Micro-LED显示技术被誉为下一代显示技术，它将LED芯片微缩至50微米以下，并以像素级独立发光的有源矩阵结构实现自发光、高对比、低功耗的显示，具备高亮度、低功耗、高效率、长寿命及全天候工作等核心优势，具有在超大尺寸商用显示、AR/VR近眼显示、车载透明显示及可穿戴显示等领域的广阔应用前景。然而，随着 Micro-LED 技术迈入量产深水区，发光层的微观均匀性与缺陷密度直接决定了最终产品的性能与成本。从“能做”到“好用”，Micro-LED在芯片杂质控制、发光均匀性、侧壁损伤及可靠性等方面仍面临严峻挑战。如何精准量化这些微观问题？答案在于全制程、多尺度的测试分析表征。
国家第三代半导体技术创新中心（苏州）测试分析与服役评价平台旨在建成第三代半导体领域的国家级创新型测试分析中心，推动我国第三代半导体测试技术、测试装备、测试标准和认证体系迈向国际一流水平，加快新质生产力成果转化，助力第三代半导体产业创新突破。平台目前拥有30多人的专业测试表征和仪器研制队伍，建立了国内首个第三代半导体材料的SIMS标准样品库，开发了Micro-LED、激光器和HEMT等芯片的系统级表征方案及攻克了多项关键共性检测技术，形成了从材料、器件到系统的完整分析能力，可为客户提供专业可靠的一站式测试分析与评价服务。
Micro-LED全制程测试技术
平台围绕Micro-LED全制程研发生产过程中关键共性检测需求构建了系统级的测试表征能力，实现了从衬底外延材料PPM级杂质含量检测，到芯片侧壁的原子级损伤表征，再到封装前后的光电热综合性能评价的全面覆盖，为Micro-LED从研发走向产业化提供了关键支撑与质量保障，是企业研发和生产决策的“导航仪”。
一、衬底及外延片检测：从源头把控品质
衬底和外延片是Micro-LED芯片的起点，其晶体质量、杂质浓度及结构均匀性直接决定了后续器件的性能上限。位错密度过高会导致内量子效率显著下降，掺杂元素的分布偏差会引发补偿效应，应力状态与组分均匀性则关系到发光波长的一致性均匀性。平台针对这这些关键环节，提供从杂质浓度、晶体质量到发光效率的系统化测试服务：
v SIMS掺杂浓度定量分析：镁、硅、碳、氢、氧掺杂元素深度分布的定量检测，其中Mg、Si等元素检出限达国际先进水平（1E16 at/cm³）
v 低温PL量子效率测量：325/405/532nm多波长激发，10K至室温连续变温，微米空间分辨，实现发光效率与温度特性的精确评估
v SEM-CL缺陷分析：发光均匀性与缺陷分布的成像，定量统计分析
v XRD/XRT晶体质量评估：外延晶体质量、位错密度及晶格应变状态系统评价
v Candela表面缺陷检测：外延片表面颗粒、划痕、凹坑等微观缺陷自动检测
v TTV晶圆面型评估：衬底总厚度变化与弯曲度精确测量
v PL、Raman无损光谱分析：发光特性、应力分布与材料纯度综合评估
典型案例：

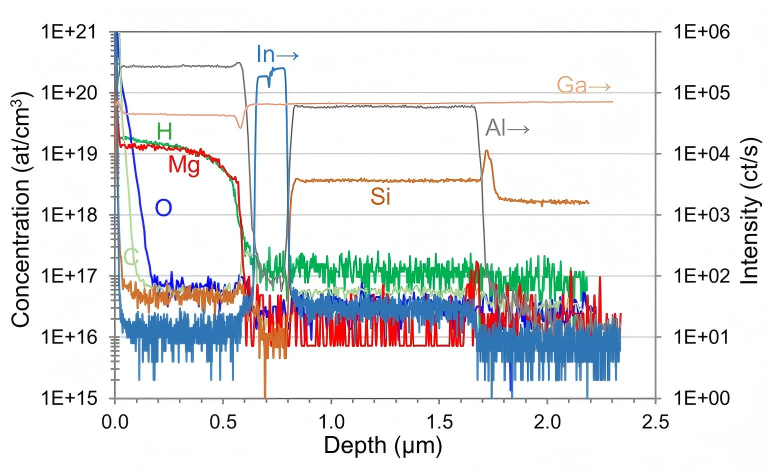

自主可控的掺杂元素准确定量分析技术，保障企业研发安全性，提升迭代效率
二、芯片工艺及器件性能检测：透视微纳结构的关键细节
当外延片进入芯片制造阶段，刻蚀、沉积、金属化等工艺会引入新的结构特征与潜在缺陷。其中，侧壁刻蚀损伤是Micro-LED微缩化过程中最突出的问题——侧壁表面物理损伤层、钝化界面质量、杂质污染等会形成非辐射复合中心甚至漏电流通道，显著降低小尺寸芯片的发光效率。此外，金属电极形貌、欧姆接触界面质量同样直接影响器件的光电性能。平台针对这些环节，提供以下高分辨率形貌观察与成分分析能力：
v TEM结构成分分析：实现Micro-LED外延结构的原子分辨结构、成分和缺陷结构分析表征，尤其侧壁损伤层的原子分辨表征可精确评估刻蚀工艺引入的损伤深度与钝化界面质量
v FIB微区界面剖析与取样分析：光刻、刻蚀、镀膜等工艺节点的精准截面剖析，特定区域的透射电镜样品制备、APT针尖样品制备
v AOI缺陷检测：自动光学识别芯片表面、侧壁及电极区域的微观缺陷
v 电学分析：漏电流检测、开启电压、反向击穿电压等参数的系统评估
v 光效分析：光谱、色坐标、亮度、量子效率、光空间分布等全面表征
典型案例：

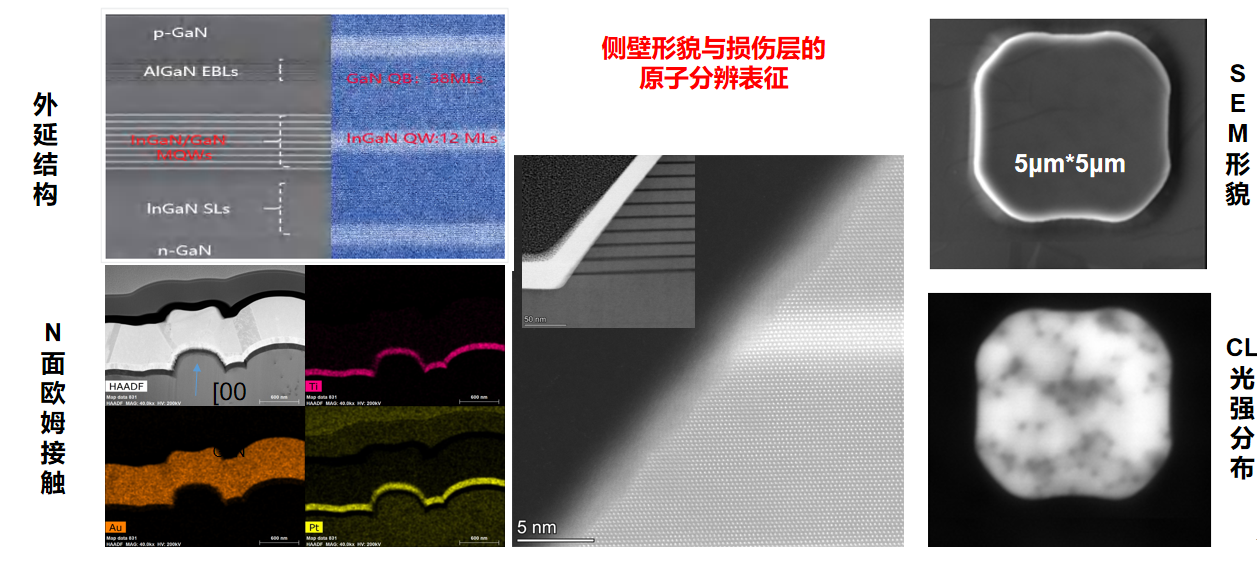

原子级成像分析为企业优化刻蚀、钝化工艺提供直接依据
三、封装前裸die性能检测：良率把控的关键防线
在芯片完成工艺制程但尚未封装之前，对裸die进行全面检测，是保障产品良率、降低生产成本的核心防线。平台针对微观缺陷、电学特性、热行为及光学性能四大维度，提供以下系统化测试能力：
v AOI缺陷检测：高精度识别裸die阶段的裂纹、颗粒、电极缺损等微观缺陷
v 电学分析：漏电检测、开启电压、串联电阻等电学特性的逐颗评估
v 热特性测试：通过热学成像等手段评估芯片热点分布与热阻特性
v 光空间分布及亮度均匀度：预判封装后的光学表现，确保发光一致性与空间光强分布满足设计要求
典型案例：

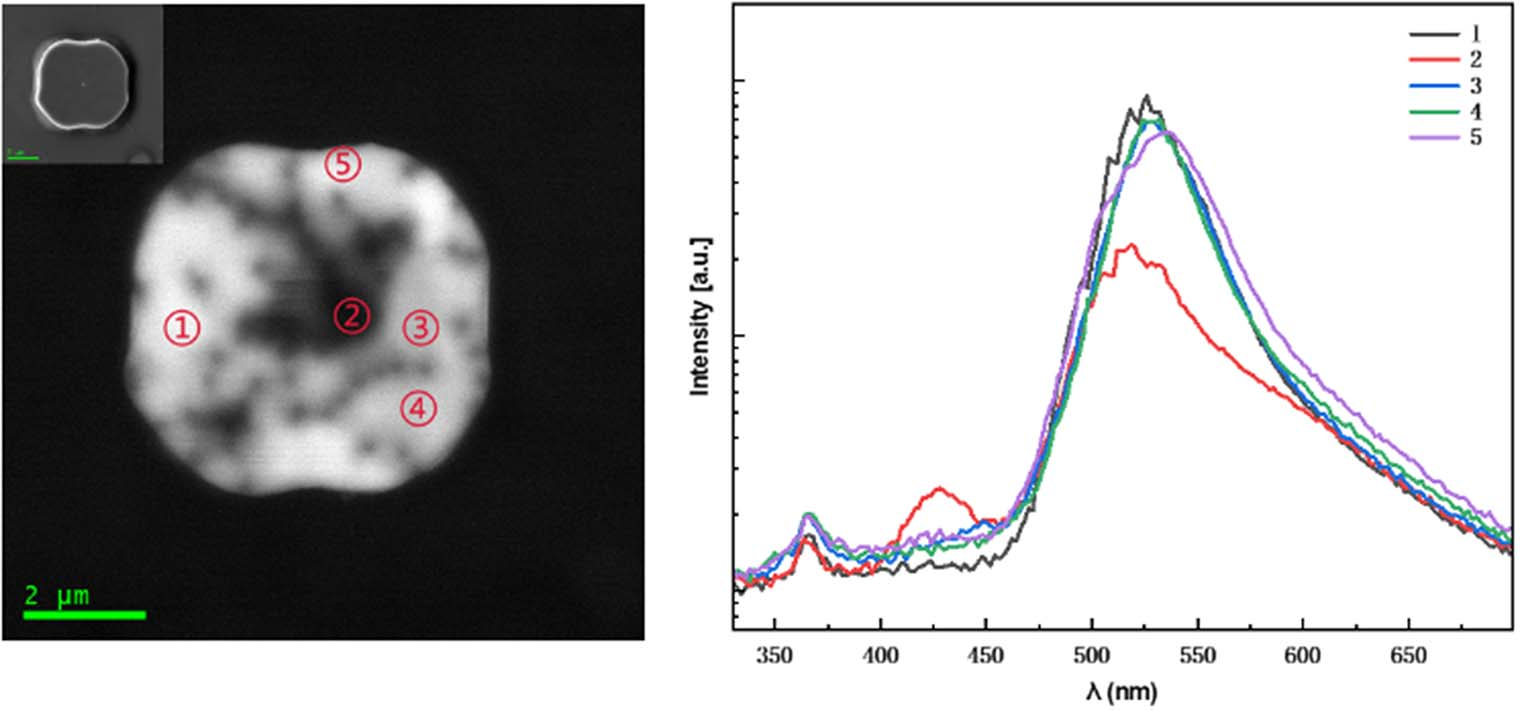

Micro-LED形貌-光强-波长的高空间分辨成像，为企业产品个体差异性解构提供直接证据
四、封装后芯片性能检测：服役表现的最终验证
封装后的Micro-LED芯片直接面向终端应用，其综合性能与长期可靠性是客户验收的核心依据。封装工艺可能引入新的应力、热阻变化或光学损失，因此封装后的检测既是对芯片性能的确认，也是对封装工艺质量的检验。平台针对这一环节，提供以下全维度测试能力：
v AOI缺陷检测：检查封装体的完整性，包括封装材料缺陷、电极引出异常等
v 电学分析：最终电学性能确认，包括漏电流、开启电压、击穿特性等
v 热特性测试：在服役条件下评估芯片的热行为，包括稳态热分布与瞬态热响应
v 光空间分布及亮度均匀度：最终光学性能验收，确保光强分布与亮度一致性符合设计指标
v 可靠性及应用检测：模拟实际使用环境（高温高湿、温度循环、电流老化等），验证芯片的长期稳定性与失效模式
典型案例：

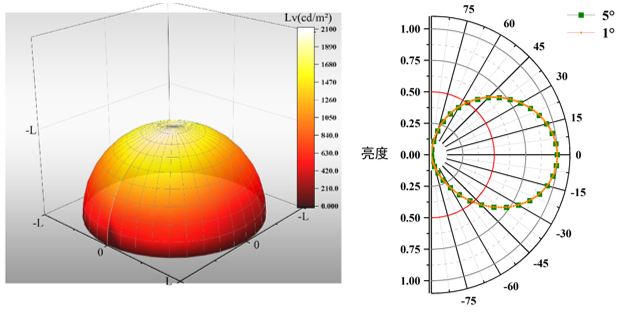

自主研制Micro-LED光强度空间分布的测试装备，提升了企业产品准确性和一致性的定量测试效率
从衬底外延的痕量杂质检测，到芯片侧壁的原子分辨观察，再到封装前后的光电热性能综合评价，国家第三代半导体技术创新中心（苏州）测试分析与服役评价平台，围绕Micro-LED全制程构建了系统化的测试技术能力。我们致力于以精准的测试数据支撑技术迭代，以专业的分析能力助力产业突破，为Micro-LED从实验室走向规模化应用提供可靠的技术底座。欢迎广大高校、科研院所及产业链企业与我们开展技术合作与委托测试服务，共同推动Micro-LED产业高质量发展。
业务合作：戴老师/赵老师，0512-62920193
